لضمان موثوقية الاتصالات، والسلامة التشغيلية، والمتانة البيئية في البيئات الصناعية، وحالات الطوارئ، والبيئات الخارجية، كل د الراديو الرقمي المحمول يجب أن تخضع لسلسلة صارمة من الاختبارات في المصنع. وتتوافق هذه الإجراءات مع المعايير الوطنية مثل GB/T 15844-2022 و GB/T 32659-2016 وبالنسبة لنماذج التصدير، تشمل المعايير الدولية ما يلي: لجنة الاتصالات الفيدرالية و علامة CE لا تُمنح الموافقة النهائية إلا للوحدات التي تجتاز جميع الاختبارات. توضح الأقسام التالية تفاصيل بنود الاختبار بدقة فنية عالية، مع تضمين مؤشرات الأداء والموثوقية الرئيسية المستخدمة في جميع أنحاء الصناعة.

1. اختبارات أداء الترددات اللاسلكية الأساسية
1.1 اختبارات جهاز الإرسال

• معايرة طاقة الخرج

تحقق من متوسط قدرة الموجة الحاملة ضمن الحدود القانونية لتجنب التداخل أو فقدان المدى. يستخدم القياس مقياس ذروة القدرة مع كشف دقيق لمتوسط القدرة. بالنسبة لأجهزة الراديو الرقمية القائمة على تقنية TDMA، يتم التحقق من خصائص قدرة النبضة - توقيت زيادة/خفض القدرة، والتجاوز، والسلوك العابر - وفقًا لمعيار واجهة الهواء المعمول به.

• تحمل التردد والاستقرار

قياس خطأ تردد الموجة الحاملة في ظل ظروف درجات الحرارة والجهد القصوى، معبراً عنه بأجزاء في المليون (ppm). يشمل الاختبار تحمل تردد الموجة الحاملة وانحراف تسخين التردد لكل GB/T 15844.2 ، مما يضمن بقاء الراديو على القناة ويمنع تداخل القنوات المجاورة أثناء فترات التشغيل العابرة.

• تسرب القناة المجاورة والانبعاثات الزائفة

– يتم قياس قدرة القناة المجاورة (ACP) باستخدام كاشفات RMS وكاشفات شبه الذروة حسب الاقتضاء.
– يتم تقييم الانبعاثات الزائفة الموصلة والمشعة للتأكد من امتثالها لـ ITU-R SM.329 وأقنعة الطيف الوطنية.
– تتم مراقبة طاقة القناة المجاورة العابرة (التناثر المرتبط بالتبديل) لضمان احتواء الطيف أثناء تغييرات القناة وانتقالات PTT.

• دقة التعديل (الرقمي)

تشمل المقاييس الرئيسية مقدار متجه الخطأ (EVM) ونسبة ذروة القدرة إلى متوسط القدرة (PAPR) للحصول على صوت وبيانات رقمية واضحة. بالنسبة لأجهزة راديو DMR، يتم تقييم انحراف الرمز وخطأ FSK؛ أما بالنسبة لـ P25، فيتم قياس دقة التضمين. ترتبط هذه المعايير ارتباطًا مباشرًا بأداء معدل خطأ البت وكفاءة الطيف.

1.2 اختبارات جهاز الاستقبال

• حساسية

يتم قياس الحد الأدنى لمستوى الإدخال المطلوب لعملية فك التضمين الصحيحة. بالنسبة للأجهزة التناظرية، تُعد حساسية SINAD البالغة 12 ديسيبل هي المعيار؛ أما بالنسبة للأجهزة الرقمية، فغالبًا ما تُحدد الحساسية عند معدل خطأ بت محدد (مثل 5% BER). ويُحدد هذا المعيار إلى حد كبير نطاق الاتصال القابل للاستخدام.

• حصانة التداخل

– يضمن انتقائية القناة المجاورة (ACS) ورفض القناة المشتركة الاستقبال في الطيف المزدحم.
- تضمن خصائص رفض التداخل والحجب التشغيل المستقر في وجود أجهزة إرسال قوية خارج النطاق أو قريبة.
– تم التحقق من النطاق الديناميكي لجهاز الاستقبال للحفاظ على جودة الصوت عبر نطاق واسع من قوة الإشارة المستقبلة.

2. السلامة الكهربائية وأداء الصوت

2.1 سلامة الطاقة والبطارية

حماية من الشحن الزائد، والتفريغ الزائد، وقصر الدائرة، وارتفاع درجة الحرارة يتم التحقق منها في ظل الظروف العادية وظروف العطل الفردي.

يتم تسجيل عمر الدورة وكفاءة الشحن/التفريغ.
بالنسبة للنماذج الآمنة جوهريًا، تتوافق اختبارات البطارية مع متطلبات ATEX/IECEx ia/ib وتشمل التحقق من الحد الأقصى لجهد الدائرة المفتوحة، والحد الأقصى للسعة/الحث الداخلي، وحدود درجة حرارة السطح.

2.2 الاختبارات الكهربائية واختبارات التوافق الكهرومغناطيسي

• السلامة الأساسية

تم تأكيد مقاومة العزل، وقوة العزل الكهربائي (اختبار الجهد العالي)، وتيار اللمس (تيار التسرب)، واستمرارية ربط التأريض الواقي وفقًا للمعيار GB 4943.1-2022.

• مناعة ضد التفريغ الكهروستاتيكي (ESD)

يجب استيفاء معيار الأداء A (عدم وجود عطل) أو B (تدهور مؤقت يتعافى ذاتيًا) وفقًا للمعيار IEC 61000-4-2.


2.3 أداء الصوت

• يتم قياس استجابة التردد، والتشويه التوافقي الكلي، ونسبة الإشارة إلى الضوضاء، وأقصى مستوى لضغط الصوت، وخصائص كتم الصوت/إطلاقه. تضمن جميع هذه المعايير صوتًا واضحًا وخاليًا من التشويش عند مستويات صوت مضبوطة لحماية السمع.

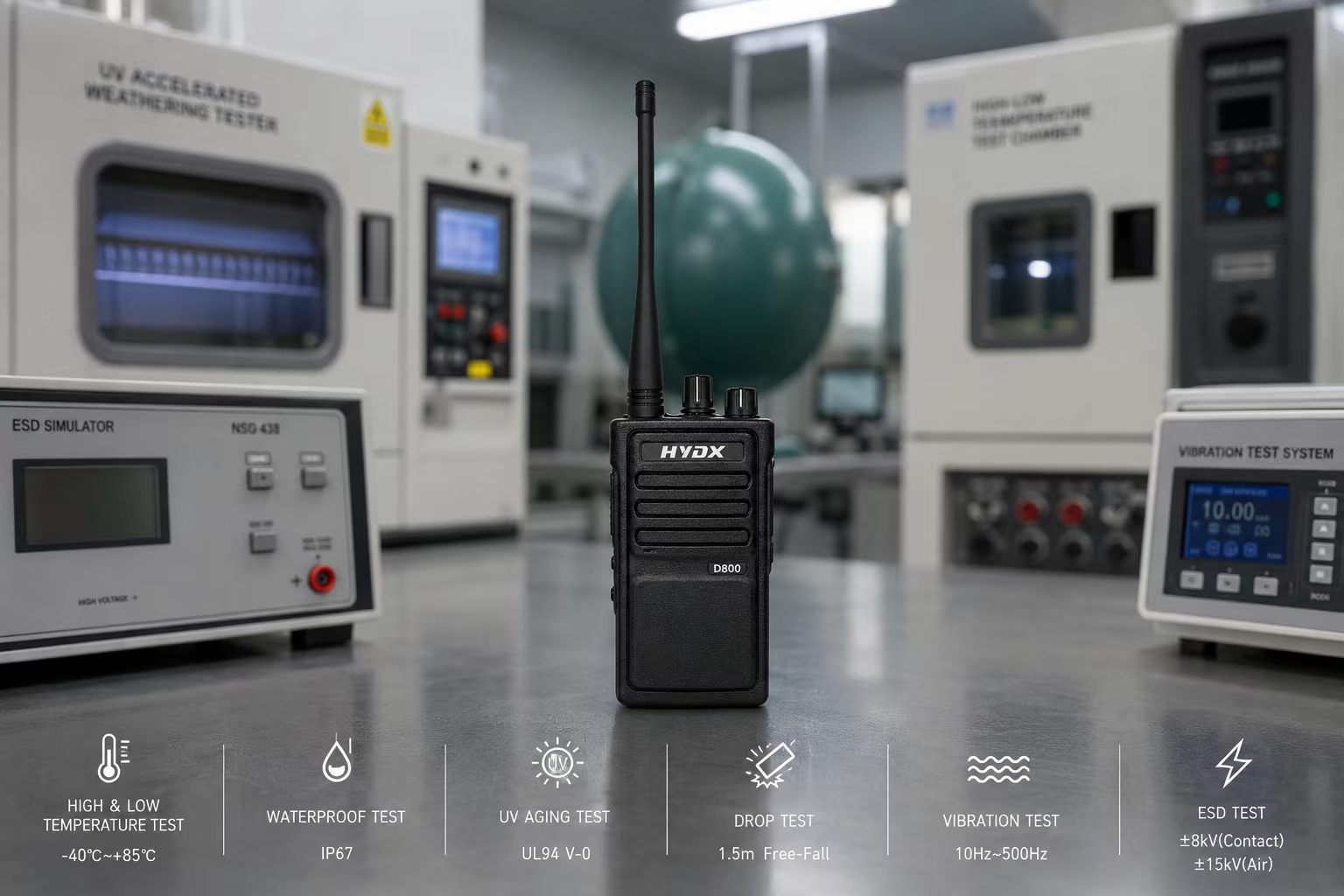

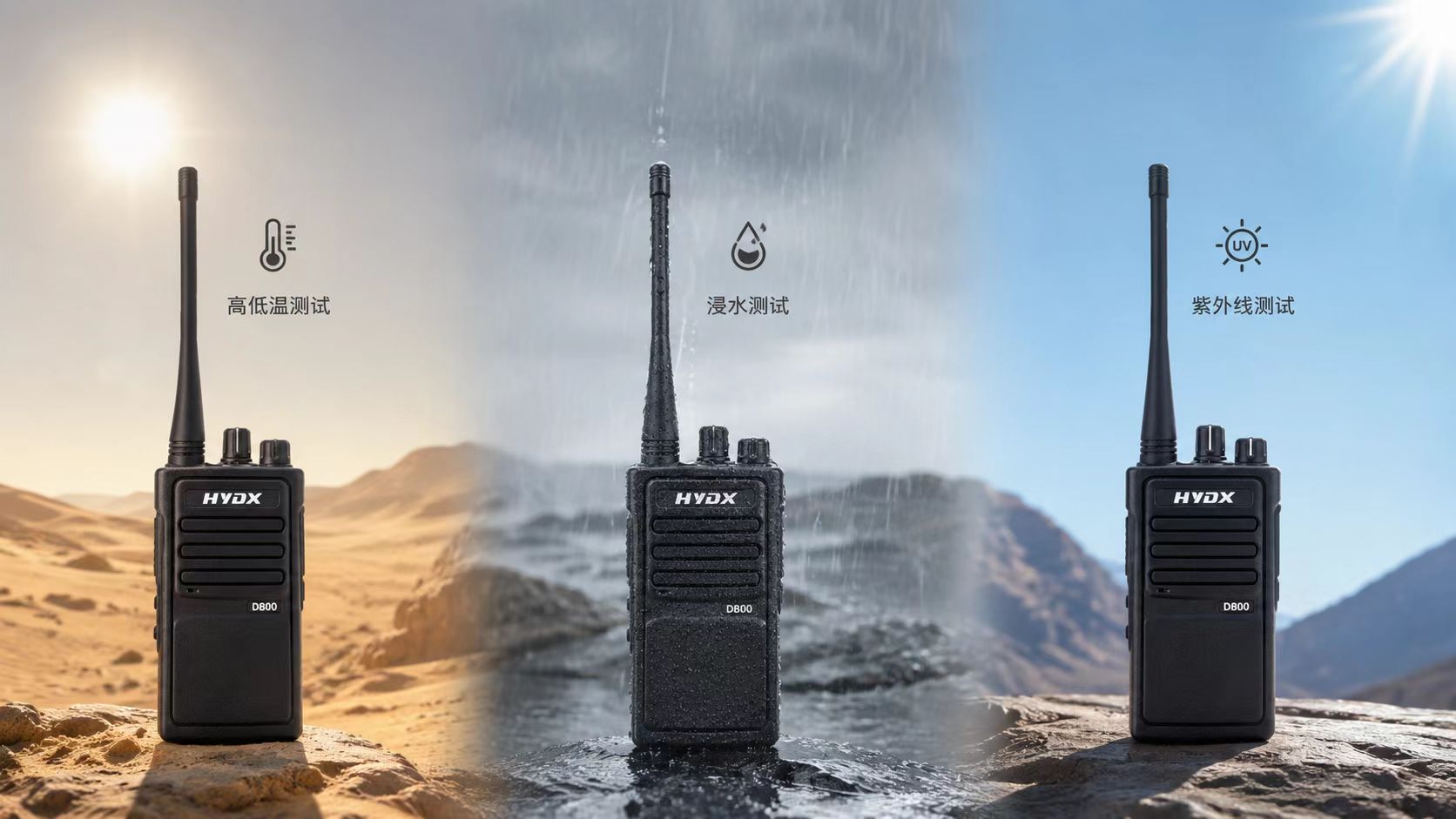

3. اختبارات التكيف البيئي

• درجات الحرارة القصوى

تُجرى اختبارات التشغيل عند درجات حرارة تتراوح بين -30 درجة مئوية و+60 درجة مئوية (مع فترة نقع لا تقل عن ساعتين، ومعدل تغير درجة الحرارة ≤3 درجات مئوية/دقيقة لتجنب الصدمة الحرارية)، واختبارات التخزين عند درجات حرارة تتراوح بين -40 درجة مئوية و+85 درجة مئوية. بعد الاستعادة، يُعاد التحقق من جميع معايير ووظائف الترددات اللاسلكية؛ ولا يُقبل أي تلف في المكونات أو انحراف في الأداء.

• الرطوبة والتآكل

– الحرارة الرطبة: 40 درجة مئوية / 93% رطوبة نسبية لمدة 48 ساعة (حالة مستقرة)؛ بالنسبة للخدمة الشاقة، يمكن تطبيق الحرارة الرطبة الدورية (على سبيل المثال، من -10 درجة مئوية إلى +55 درجة مئوية، 95% رطوبة نسبية).
– اختبار رذاذ الملح: 5% كلوريد الصوديوم عند 35 درجة مئوية لمدة 48 ساعة (للاستخدامات الصناعية العامة)؛ تتطلب النماذج البحرية ونماذج مكافحة الحرائق عادةً 96 ساعة أو أكثر. لا يُسمح بأي تدهور في العزل أو تنقر أو تآكل هيكلي.

• الحماية من دخول الأجسام الغريبة

الحد الأدنى لتصنيف الحماية IP67 للطرازات الصناعية - مقاومة تامة للغبار وحماية من الغمر المؤقت في الماء (1 متر لمدة 30 دقيقة). قد تتطلب الطرازات البحرية/المخصصة لمكافحة الحرائق تصنيف IPX8 مع عمق ومدة محددين (على سبيل المثال، 2 متر لمدة ساعتين).

• بيئات خاصة

يتم إجراء اختبارات الضغط المنخفض والإشعاع الشمسي ونمو العفن وفقًا للمعايير الوطنية والدولية ذات الصلة عندما تتطلب سيناريوهات التشغيل ذلك.

4. اختبارات الموثوقية الميكانيكية

• السقوط الحر والتقلب

– سقوط حر من ارتفاع 1.5 متر على الخرسانة، ستة أوجه، لجميع النماذج.
– اختبار السقوط: 200 دورة في أسطوانة دوارة قطرها متر واحد وفقًا للمعيار IEC 60068-2-31، لمحاكاة السقوط المتكرر أثناء الاستخدام الميداني. لا يُسمح بوجود أي تشققات أو أجزاء مفكوكة أو عيوب في وصلات اللحام.

• الاهتزاز والصدمات

– الاهتزاز: 10-500 هرتز جيبي أو عشوائي، ساعتان لكل محور (ثلاثة محاور).
– الصدمة: نبضة نصف جيبية، 30 جم / 6 مللي ثانية للاستخدام التجاري، 75 جم / 6 مللي ثانية للاستخدام الصناعي.
– يكشف فحص الأشعة السينية لعينات وصلات اللحام BGA والوصلات الداخلية عن الإزاحة أو الشقوق الدقيقة.

• المتانة والعمر الافتراضي

– مفتاح PTT وأدوات التحكم الدوارة: >100000 دورة تحت الحمل الكهربائي؛ تتم مراقبة مقاومة التلامس للكشف عن الانحراف المفرط.
– موصلات البطارية/الهوائي/الصوت: >1000 دورة إدخال/إزالة مع فحوصات مقاومة التلامس.
– شاشة اللمس: أكثر من مليون نقرة/تمريرة مع التحقق من الوظيفة.

• القوة الهيكلية

– اختبارات مقاومة السحق والتدحرج.
– غلاف مقاوم للهب مصنف وفقًا لمعيار UL94 V-0 لمنع انتشار الحريق.

5. الامتثال الوظيفي، والفحص النهائي، والتحقق المتقدم

• اختبار الوظائف الكاملة

يتم فحص كل وحدة للتأكد من استجابة زر الإرسال، وتشغيل كتم الصوت، وتبديل القنوات، والتشفير/فك التشفير، وتحديد المواقع عبر نظام تحديد المواقع العالمي (GPS) ونظام بيدو، واتصال البلوتوث، ووظائف الإنذار، واكتشاف الملحقات.

• التحقق التنظيمي

تتم مطابقة معايير الترددات اللاسلكية وتسميات الطراز مع شهادات الموافقة النوعية (SRRC أو CCC للمبيعات المحلية؛ FCC الجزء 90/95، أو CE RED، أو IC للتصدير). بالنسبة للطرازات المقاومة للانفجار، يتم التحقق بشكل كامل من علامات السلامة الذاتية، ومجموعة الغاز، وفئة درجة الحرارة، ومعايير السلامة الكهربائية مقابل الوثائق المعتمدة.

• أخذ عينات الدفعات وتعبئتها

يشمل أخذ عينات اختبار النوع الدوري وفقًا للمعايير الوطنية الاهتزاز والسقوط والإجهاد المناخي على الوحدات المعبأة (على سبيل المثال، محاكاة النقل ISTA)، مما يضمن سلامة التعبئة والتغليف في ظل الظروف اللوجستية.

• اختبار متقدم اختياري

في التطبيقات التي تتطلب موثوقية عالية (كالسلامة العامة والقطاع العسكري)، يُستخدم اختبار العمر الافتراضي المُعجّل (HALT) غالبًا أثناء التحقق من صحة التصميم للكشف السريع عن هوامش الأمان. علاوة على ذلك، يمكن تقييم مقاييس مُحسّنة لجهاز الاستقبال، مثل رفض التداخل بين القنوات، والنطاق الديناميكي، والتشويش والضوضاء في نظام التضمين الترددي (للأجهزة التناظرية)، وذلك لتوصيف الأداء بشكل كامل في البيئات الكهرومغناطيسية الكثيفة.

تعزز كل خطوة في برنامج الاختبار هذا وعد الاتصال المتواصل في اللحظات الحرجة - مما يحول جهازًا صغيرًا إلى شريان حياة موثوق به للاستجابة لحالات الطوارئ والعمليات الصناعية والمهام الخارجية.

سيتم تطبيق معايير الاختبار الفعلية وفقًا لمتطلبات مختبر HYDX والعميل.
